半导体集成电路中的镀膜工艺与薄膜材料全解析

构建纳米芯片的“骨架”、“神经”与“盔甲”

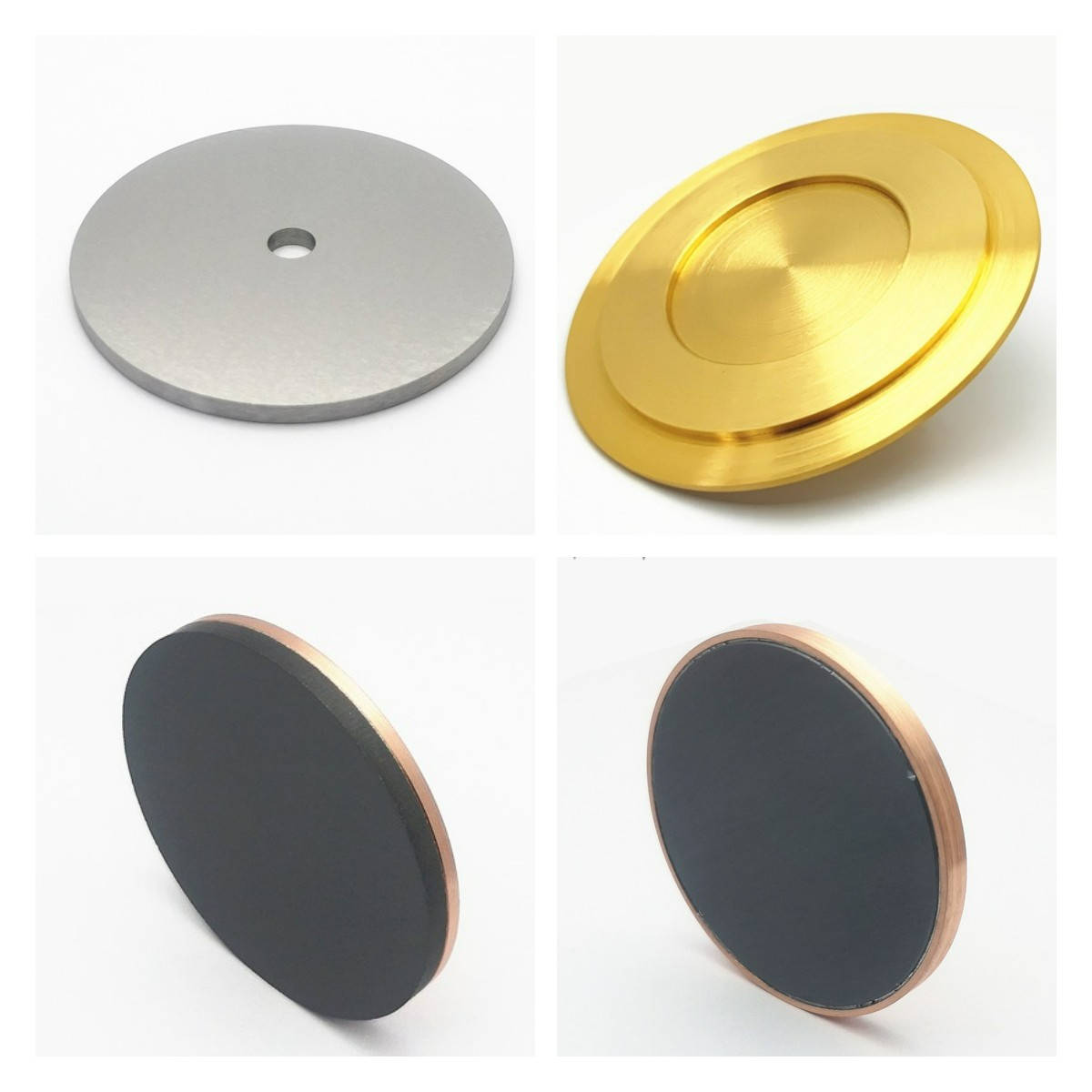

在当今的纳米级半导体集成电路中，除了传统的晶体管，薄膜已成为构建和连接数亿乃至上百亿晶体管的核心要素。它们如同摩天大楼中的钢筋、导线和保温层，共同构成了芯片的完整功能。这些薄膜主要通过物理气相沉积（PVD，如溅射）、化学气相沉积（CVD）和原子层沉积（ALD）等镀膜工艺制备。

一、 核心器件与对应的关键薄膜

半导体芯片可以视为由以下通过镀膜工艺实现的“功能层”堆叠而成的三维结构：

1. 晶体管：芯片的“开关”

这是芯片最基本的单元，其性能直接由精密沉积的薄膜决定。

• 栅极结构 - 晶体管的“控制中心”
• 栅极介电层：传统上使用二氧化硅，但在先进制程中，已被 High-k介质（如氧化铪HfO₂及其硅化物、氮化物）取代。通过ALD沉积，能在物理厚度稍大的情况下实现更高的电容（等效氧化层厚度更小），从而大幅降低栅极漏电流。
• 栅电极：从多晶硅转变为 金属栅（如氮化钛TiN、钨W、铝Al），以解决多晶硅耗尽问题，并与High-k介质更好地匹配。
• 侧墙 - 晶体管的“隔离墙”
• 用途：在栅极两侧形成绝缘保护，并在离子注入时起到自对准作用。
• 薄膜材料：通常使用氮化硅Si₃N₄，因其具有高刻蚀选择比和优异的隔离性能。

负责将数以亿计的晶体管连接起来，构成电路。

• 金属互联线（“导线”）
• 主流材料：铜，因其电阻率比铝更低，抗电迁移能力更强。由于铜不易形成稳定的挥发性化合物，难以通过刻蚀进行图形化，因此采用 “大马士革”工艺：先刻蚀出沟槽，再沉积阻挡层和铜种子层，最后用电镀填充。
• 阻挡层/粘附层：防止铜原子扩散到周围的硅或二氧化硅中，造成污染和器件失效。常用 氮化钽TaN、钽Ta、钛Ti、氮化钛TiN等。这是PVD和ALD的关键应用领域。
• 种子层：在阻挡层上沉积一层薄薄的铜，作为后续电镀的电极和成核层。
• 层间介质层 - 导线间的“绝缘皮”
• 用途：隔离不同金属层的导线，防止短路。
• 材料：早期使用二氧化硅SiO₂，为降低寄生电容（RC延迟），现广泛采用 低k介质（如掺碳的氧化硅SiCOH，k值可低至2.5-3.0）和 超低k介质。在顶层有时会使用氮化硅Si₃N₄作为钝化层和蚀刻停止层。
• 通孔/接触孔 - 连接不同层导线的“垂直通道”
• 接触孔：连接最底层金属与晶体管源/漏区的插塞。通常使用 钨W填充，因为钨的填充能力好，且不会像铝那样刺穿浅结。在钨填充前，需要沉积 TiN（粘附/阻挡层）和 Ti（减少接触电阻）。
• 通孔：连接上下金属层的插塞。在铜互联中，与金属线一同通过大马士革工艺形成。

• 浅沟槽隔离 - 晶体管间的“护城河”
• 用途：在硅衬底上隔离相邻的晶体管。
• 工艺：刻蚀出沟槽后，使用CVD填充二氧化硅SiO₂，最后进行化学机械抛光平坦化。
• 硅化物 - 降低接触电阻的“欧姆桥梁”
• 用途：在晶体管源、漏、栅的多晶硅上形成，大幅降低这些区域与金属接触的电阻。
• 材料：镍铂硅化物NiPtSi（先进制程）、钴硅化物CoSi₂、钛硅化物TiSi₂。通过沉积金属薄膜，然后进行快速热退火反应形成。
• 钝化层 - 芯片的“最终盔甲”
• 用途：作为最外层的保护膜，防止芯片在后续封装和使用过程中被划伤、受潮、被离子污染。
• 材料：通常采用 氮化硅Si₃N₄（致密，抗渗性好）和 二氧化硅SiO₂的复合层。

二、 核心镀膜工艺与薄膜材料总结表

三、 总结

在半导体集成电路这个微观世界里，每一层薄膜都是一项精密的工程。从High-k介质和金属栅构成的开关核心，到铜互联和低k介质构成的高速神经网络，再到氮化硅构成的坚固盔甲，这些通过先进镀膜技术制备的薄膜，共同推动了摩尔定律的持续前行，构建了现代数字世界的基石。可以说，没有精密的镀膜技术，就没有先进的半导体芯片。
